Silniki FSO, szczególnie 1.5/1.6 montowane w Polonezach, to proste konstrukcje oparte głównie na układzie OHV (wałek rozrządu w bloku, popychacze, dźwigienki). W późniejszych odmianach (np. 1.6 GLE/GLI) pojawiały się wersje z wtryskiem, ale sama konstrukcja głowicy pozostała podobna. To oznacza jedno: mechanika jest stosunkowo prosta, ale wymaga dokładności i cierpliwości.
Głowice w tych silnikach są wykonane z aluminium, współpracują z żeliwnym blokiem i mają klasyczne, mechaniczne popychacze zaworowe. Z jednej strony to atut – większość prac da się zrobić w garażu z podstawowym zestawem narzędzi. Z drugiej – aluminium nie lubi przegrzania ani „katowania” bez odpowiedniego chłodzenia i oleju.
Na przestrzeni lat silniki FSO były eksploatowane w bardzo różnych warunkach. Od spokojnej jazdy po mieście, po ciągnięcie przyczep czy intensywną pracę z instalacją LPG. To ostatnie szczególnie mocno wpływa na trwałość zaworów, gniazd i prowadnic.
Typowe słabe punkty głowic FSO
Każda konstrukcja ma swoje „choroby wieku dziecięcego” i te, które wychodzą po latach. W silnikach FSO do typowych problemów głowicy należą:
Przegrzewanie – zapchana chłodnica, niesprawny termostat czy wentylator szybko kończą się wyższą temperaturą, a to prosta droga do krzywej głowicy albo pęknięć.
Pęknięcia między gniazdami zaworów – szczególnie przy długotrwałym jeżdżeniu na LPG lub częstym przegrzewaniu. Pęknięcia potrafią być mikroskopijne i wychodzą dopiero przy próbie ciśnieniowej.
Zużycie prowadnic zaworów – aluminium, wysoka temperatura i nierzadko kiepskiej jakości olej robią swoje. Z czasem zawory zaczynają „latać” w prowadnicach, a olej ucieka do komory spalania.
Zużycie gniazd zaworowych – szczególnie wydechowych. Wysoka temperatura spalin i LPG powodują erozję krawędzi, utratę szczelności i spadek kompresji.
Na pierwszy rzut oka silnik może jeszcze jakoś jechać, ale zużycie postępuje. Po pewnym czasie kierowca przyzwyczaja się do słabszej dynamiki, większego spalania i dymienia, uznając to za „urok Poloneza”. Tymczasem głowica woła o pomoc.
Kiedy remont głowicy jest realnie potrzebny
Przy normalnej eksploatacji na benzynie pierwsza poważniejsza regeneracja głowicy zwykle wypada w okolicach przebiegu 200–250 tys. km. W praktyce wiele FSO dożywało tego przebiegu z już raz robioną głowicą, często „po taniości”, bez solidnego zajęcia się prowadnicami i gniazdami.
Przy instalacji LPG te wartości mocno się skracają. Zdarza się, że po około 120–160 tys. km na gazie gniazda wydechowe są już mocno „wypalone”, a prowadnice mają wyczuwalny luz. Objawia się to spadkiem kompresji, trudnym odpalaniem na ciepło, charakterystycznym „braniem” oleju i dymieniem przy odpuszczaniu gazu.
Nie ma jednej magicznej liczby kilometrów, ale jeśli silnik jeździ długo, ma LPG, a objawy zaczynają się kumulować – zamiast wymieniać kolejny czujnik czy świecę, lepiej zacząć od kompresji i sprawdzenia głowicy.
Opłacalność regeneracji głowicy FSO
Decyzja o regeneracji głowicy FSO powinna uwzględniać trzy rzeczy:
ogólny stan auta (karoseria, zawieszenie, hamulce),
emocjonalne przywiązanie – dla niektórych to samochód rodzinny, klasyk albo baza do projektu,
dostępność części i usług w okolicy (warsztat, tokarz, zakład obróbki głowic).
Jeżeli karoseria jest zdrowa, a auto ma sens jako projekt na lata, regeneracja głowicy ma duży sens. Dobrze zrobiona głowica potrafi spokojnie wytrzymać kolejne kilkadziesiąt, a nieraz i ponad sto tysięcy kilometrów. Przy aktualnych cenach używanych silników „w niewiadomym stanie” często bardziej opłaca się odnowić to, co się ma i mieć nad tym kontrolę.
Są jednak sytuacje, kiedy lepiej rozejrzeć się za inną głowicą lub całym silnikiem. Gdy głowica jest mocno popękana, zjedzona przez korozję przy kanałach wodnych, albo była już kilka razy planowana i zostało z niej niewiele materiału – dalsza regeneracja może być tylko sztuką dla sztuki.
Objawy zużytej głowicy w silnikach FSO
Problemy z układem chłodzenia i typowe oznaki uszczelki
Jednym z pierwszych sygnałów problemów z głowicą FSO jest ubywanie płynu chłodniczego bez widocznych wycieków. Zbiorniczek wyrównawczy co chwilę trzeba dolewać, a pod autem sucho. W takim przypadku trzeba spojrzeć na:
obecność „majonezu” pod korkiem oleju – żółtawa, mleczna emulsja oznacza mieszanie się oleju z płynem chłodniczym, często przez uszczelkę pod głowicą,
biały dym z wydechu, szczególnie po rozgrzaniu – spalanie płynu chłodzącego, często ma słodkawy zapach,
pęcherzyki w zbiorniku wyrównawczym – gazy spalinowe przedostają się do układu chłodzenia przy przedmuchu uszczelki.
Oczywiście przyczyną ubywania płynu może być zwykły wyciek z węża czy chłodnicy, ale jeśli objawy się kumulują, podejrzenie pada na głowicę i uszczelkę. W silnikach FSO, które przeszły już niejeden „przypał” temperatury, to dość częsty scenariusz.
Spadek mocy, nierówna praca i trudne odpalanie
Silnik FSO, który ma problemy z głowicą, często zaczyna słabnąć. Auto gorzej jedzie pod górę, trzeba „kręcić” na wyższe obroty, aby utrzymać tempo. Na biegu jałowym pojawiają się drgania, nierówna praca, a na zimno lub na ciepło silnik potrafi odpalić dopiero za drugim, trzecim razem.
Tu łatwo pomylić objawy głowicy z typowymi bolączkami układu zapłonowego czy zasilania – zużyty aparat zapłonowy, przewody WN, gaźnik lub wtryski. Jak to odróżnić?
Jeśli objawy nasilają się stopniowo, przez tysiące kilometrów, a iskra i paliwo są sprawne – rośnie podejrzenie w stronę kompresji i głowicy.
Jeśli przy dodaniu gazu silnik nie „przerywa” typowo dla zapłonu, ale po prostu brakuje mu tchu – to też może być kwestia nieszczelnych zaworów.
Jeśli auto na LPG i benzynie zachowuje się podobnie źle – to znak, że problem nie leży głównie w zasilaniu.
W praktyce często pojawia się „pakiet” objawów: gorsza moc, trudniejsze odpalanie na ciepło, lekkie strzały w dolot lub wydech przy gwałtownym odjęciu gazu – to typowa mieszanka przy nieszczelnej głowicy.
Nadmierne zużycie oleju i dymienie
Niebieski dym z wydechu to zawsze sygnał spalania oleju. W silnikach FSO jego źródłem mogą być:
pierścienie tłokowe i cylindry lub właśnie głowica – prowadnice i uszczelniacze zaworowe.
Jeśli:
silnik pali olej głównie po dłuższym postoju,
<liprzy odpaleniu pojawia się niebieskawy obłoczek, a potem dymienie ustaje,
przy hamowaniu silnikiem (zamknięta przepustnica, wysokie obroty, potem dodanie gazu) z rury pojawia się niebieski dym,
wtedy podejrzenie pada mocno na prowadnice i uszczelniacze zaworowe. Olej spływa po trzonkach zaworów do komory spalania, szczególnie na dolocie, gdzie przy zamkniętej przepustnicy w kolektorze dolotowym panuje wysoki podciśnieniowy „ciąg”.
Przy wyrobionych prowadnicach i utwardzonych z wiekiem uszczelniaczach silnik może zużyć litry oleju między wymianami, a kierowca tłumaczy to „normą dla Poloneza”. Po rozebraniu głowicy zwykle widać grube nagary, osmolone kanały dolotowe i prowadnice, w których zawór „tańczy”.
Pomiar kompresji i próba olejowa
Najbardziej sensowny sposób na odróżnienie problemów z głowicą od problemów z cylindrami to pomiar ciśnienia sprężania (kompresji). Manometr wkręcony w miejsce świecy pozwala szybko ocenić, czy cylindry trzymają parametry. W FSO istotne jest nie tyle bezwzględne wskazanie, co równomierność między cylindrami.
Jeśli jeden lub dwa cylindry mają wyraźnie niższą kompresję niż pozostałe, przydaje się próba olejowa:
do cylindra wstrzykuje się niewielką ilość oleju silnikowego, kręci rozrusznikiem i ponownie mierzy kompresję.
Jeśli kompresja po dolaniu oleju wyraźnie rośnie – problem leży głównie w pierścieniach i cylindrach.
Jeśli kompresja prawie się nie zmienia – podejrzenie pada na zawory, gniazda i uszczelkę pod głowicą.
Przy okazji można zrobić prosty test: na uszy. Usunięcie świec i słuchanie przez otwór świecy sąsiedniego cylindra podczas kręcenia silnikiem potrafi zdradzić duży przedmuch między cylindrami lub nieszczelny zawór.
Krótka historia z kanału: „on zawsze trochę żłopał olej”
Typowa sytuacja z warsztatu: Polonez 1.6 na LPG, właściciel mówi, że „od zawsze” brał trochę oleju, ale ostatnio litr na 1000 km. Dymienie na niebiesko po odpaleniu i przy dłuższym hamowaniu silnikiem. Kompresja między cylindrami w miarę równa, choć nie idealna.
Po demontażu głowicy okazało się, że prowadnice zaworów dolotowych i wydechowych są wyrobione na tyle, że zawór ma wyczuwalny „luz na boki”. Uszczelniacze stwardniałe i popękane. Kanały dolotowe wręcz ociekały olejem, a gniazda zaworowe wydechowe miały wyraźne ślady erozji od gazu. Po regeneracji głowicy spalanie oleju spadło drastycznie, a silnik odzyskał kulturę pracy.
Źródło: Pexels | Autor: Auto Tech
Przygotowanie do regeneracji – demontaż i wstępna diagnoza
Organizacja pracy i porządek przy rozbieraniu FSO
Regeneracja głowicy FSO w warunkach garażowych zaczyna się od porządku. Aluminium i precyzyjne pasowania nie lubią piasku, brudu ani zgubionych części. Dobrze zorganizowane stanowisko pracy oszczędza nerwy i pieniądze.
Przygotowanie obejmuje:
czyste miejsce z dobrym oświetleniem,
zestaw pojemników lub woreczków na śruby i drobne elementy,
marker lub rysik do oznaczania kolejności popychaczy, dźwigienek i sprężyn zaworowych,
W silniku OHV kluczowa jest kolejność i przyporządkowanie elementów. Popychacze, dźwigienki i sprężyny zaworów pracowały ze sobą przez tysiące kilometrów – przy składaniu najlepiej zachować ich pierwotne pary, chyba że i tak będą wymieniane.
Demontaż głowicy w FSO krok po kroku
Przy demontażu głowicy w silnikach FSO warto trzymać się rozsądnej kolejności. Schemat jest podobny niezależnie od wersji gaźnik/wtrysk:
spuszczenie płynu chłodniczego i odłączenie akumulatora,
demontaż filtrów, obudowy filtra powietrza, przewodów podciśnieniowych i paliwowych,
odłączenie układu zapłonowego (kable, aparat, cewka – w miarę potrzeby),
odkręcenie kolektora ssącego i wydechowego – tu często pojawia się problem zapieczonych śrub i nakrętek,
zdjęcie pokrywy zaworów, demontaż dźwigienek i popychaczy (z oznaczeniem!),
odkręcenie śrub głowicy w odpowiedniej kolejności, od zewnątrz do środka, żeby nie wprowadzać dodatkowych naprężeń.
Najwięcej kłopotu sprawiają zwykle śruby kolektora wydechowego – po latach potrafią się ukręcić. Czasem rozsądniej jest odkręcić kolektor od rury wydechowej i wyjąć go razem z głowicą, a śrubami zająć się później na stole.
Wstępna ocena głowicy „na oko”
Sprawdzenie płaszczyzny, pęknięć i ogólnego stanu
Głowica zdjęta z silnika FSO od razu wiele o sobie mówi. Na początek wystarczy prosta kontrola wzrokowa i kilka nieskomplikowanych pomiarów.
Ślady przedmuchu uszczelki – ciemne, „wypalone” miejsca między cylindrami lub między cylindrem a kanałem wodnym. Czasem widać wręcz wytrawioną ścieżkę na płaszczyźnie.
Nagary w komorach spalania – gruba warstwa sadzy, szczególnie nierównomiernie rozłożona, może wskazywać na dany cylinder jako „podejrzany” (olej, nieszczelny zawór).
Kolor zaworów wydechowych – białe, przepalone grzybki z nadtopionymi krawędziami sygnalizują złe chłodzenie lub zbyt ubogą mieszankę (często przy LPG).
Kolejny krok to kontrola płaskości. Nawet bez super precyzyjnych narzędzi można zrobić wstępny test:
po oczyszczeniu płaszczyzny przyłożyć liniał lub prostą, sztywną stalową łatę w kilku kierunkach,
sprawdzić, czy gdzieś nie ma wyraźnej „szpary” na szczelinomierz – typowo kontroluje się okolice między cylindrami i przy kanałach wodnych.
W FSO, po jednym solidnym przegrzaniu, głowica rzadko jest idealnie prosta. Niewielkie odkształcenia da się skorygować planowaniem, ale gdy liniał „kołysze się” na środku jak na huśtawce, trzeba liczyć się z większą ingerencją lub nawet wymianą korpusu.
Pęknięcia najczęściej powstają między gniazdami zaworowymi lub w okolicach świec. Czasem widać je gołym okiem, innym razem ujawniają się dopiero po dokładnym myciu i badaniu penetracyjnym w zakładzie obróbki. Aluminium potrafi „trzymać się” na słowo honoru, a pod ciśnieniem płynu chłodniczego puszcza dopiero po rozgrzaniu w jeździe.
Czyszczenie głowicy przed wysyłką do obróbki
Zanim głowica trafi do zakładu, dobrze jest ją wstępnie oczyścić. Po pierwsze, łatwiej wtedy ocenić stan, po drugie, szanuje się czas i sprzęt fachowców.
Najprostszy zestaw do pracy to skrobak z tworzywa lub mosiądzu, benzyna ekstrakcyjna i pędzel. Z komór spalania usuwa się grubsze nagary, ale bez „rzeźbienia” twardą szpachelką czy papierem ściernym po płaszczyźnie. Gniazd zaworowych nie powinno się drapać na siłę – i tak będą szlifowane.
Do czyszczenia płaszczyzny pod uszczelkę absolutnie nie wchodzi w grę tarcza na wiertarce ani „gumówka” z drucianą szczotką. Taka kreatywność kończy się mikrofalami na aluminium i kłopotami z uszczelnieniem, nawet po późniejszym planowaniu.
Zakłady obróbki i tak zwykle stosują myjki wysokotemperaturowe lub ultradźwiękowe, które wypłukują osady z kanałów olejowych i wodnych. Im mniej błota im się dostarczy, tym łatwiej zorientują się, gdzie głowica faktycznie pracowała źle, a co było tylko efektem zaniedbanego serwisu.

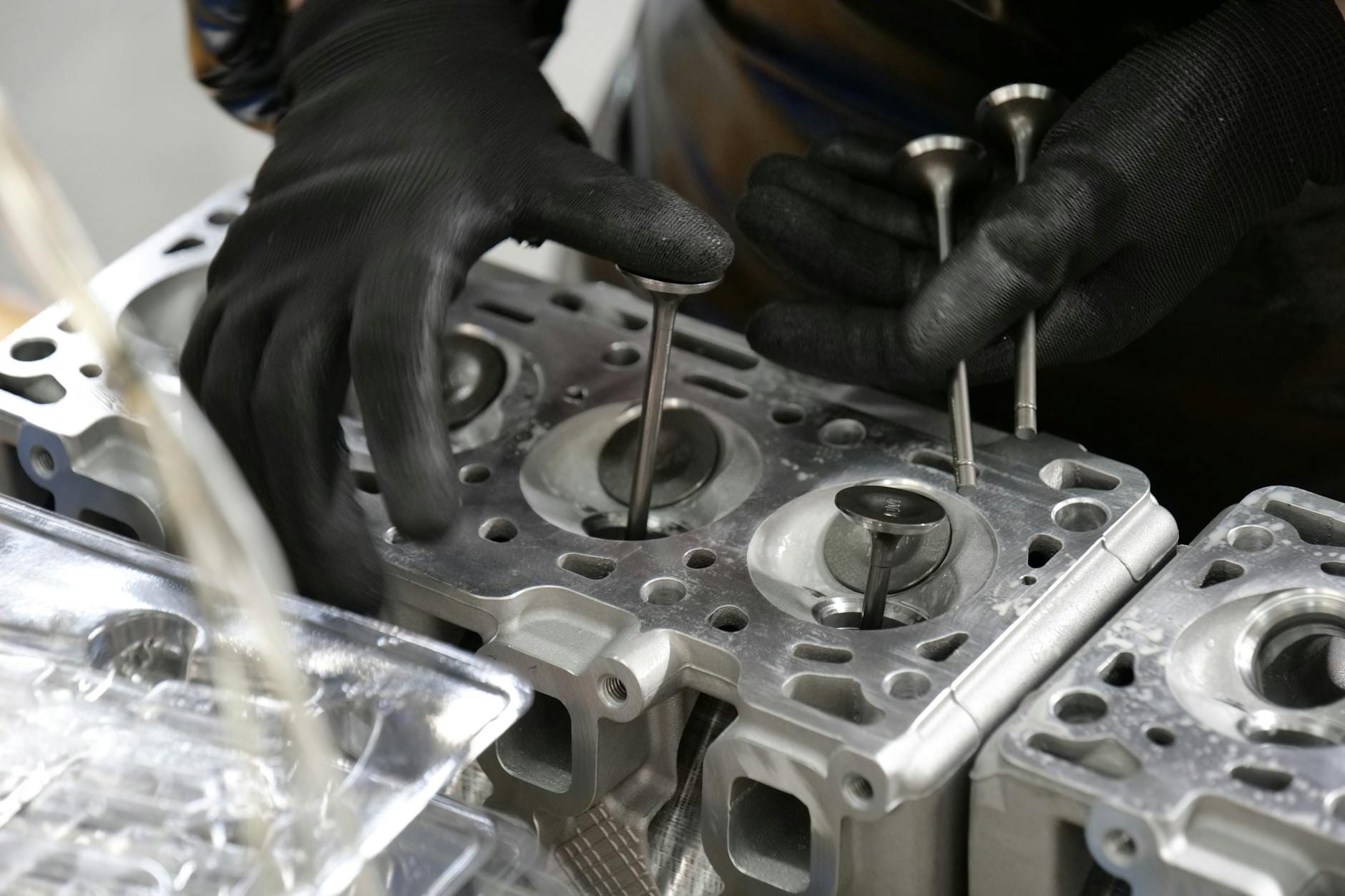

Prowadnice zaworów – rola, zużycie i wymiana
Dlaczego prowadnice są tak ważne w FSO
W silnikach FSO prowadnica zaworu to coś w rodzaju precyzyjnego „łożyska ślizgowego” dla trzonka. Różnica jest taka, że pracuje w wysokiej temperaturze, w otoczeniu sadzy, oleju i spalin. Jeśli luz między prowadnicą a trzonkiem się zwiększa, zawór przestaje trzymać się osi i zaczyna pracować skośnie względem gniazda.
Skutek? Zawór nie siada prawidłowo na gnieździe, szczelność spada, a krawędź grzybka nagrzewa się jeszcze bardziej. Po pewnym czasie pojawiają się nadpalenia, ubytki materiału gniazda i klasyczne „wypalenie” zaworu. To częsty scenariusz w Polonezach jeżdżących na LPG.
Typowe objawy zużytych prowadnic w praktyce warsztatowej
Na stole warsztatowym zużyte prowadnice w FSO zdradzają się kilkoma rzeczami:
trzonek zaworu ma wyczuwalny luz poprzeczny – przy lekkim poruszaniu na boki słychać charakterystyczne „stukanie”,
wokół prowadnic w kanałach dolotowych widać ślady przeciekającego oleju i nagarów,
po zdjęciu uszczelniaczy okazuje się, że ich warga jest twarda, popękana lub wręcz odpadła.
Przy gazie sytuacja jeszcze się zaostrza. Wysoka temperatura spalin i suchsze warunki spalania powodują szybsze wybicie prowadnic, szczególnie wydechowych. Zdarzają się też „dzwoniące” zawory – lekkie metaliczne stukanie przy zmianie obciążenia, wynikające właśnie z nadmiernego luzu bocznego.
Pomiary luzów i kryteria decyzji o wymianie
Profesjonalna ocena prowadnic wymaga pomiarów. Stosuje się dwie metody: pomiar średnicy trzonka zaworu i samej prowadnicy lub sprawdzenie luzu roboczego przy użyciu czujnika i dźwigni.
W FSO najczęściej robi się to tak, że do istniejącej prowadnicy wkłada się nowy (niezużyty) zawór, ustawia w określonym położeniu i mierzy wychylenie trzonka na boki. Producent przewiduje dopuszczalny luz, ale praktycy często są bardziej surowi – szczególnie w silniku, który ma pracować na LPG. Jeśli luz przekracza dopuszczalną wartość, prowadnica kwalifikuje się do wymiany lub rozwiercania na nadwymiar z odpowiednim zaworem.
Gdy głowica ma już spory przebieg, a planuje się pełniejszą regenerację, wymiana kompletu prowadnic bywa po prostu rozsądniejsza niż pozostawianie „prawie dobrych” sztuk. Oszczędza to późniejszego ponownego demontażu głowicy po kilku sezonach.
Metody wymiany prowadnic w głowicy FSO
W FSO prowadnice są wprasowane w korpus głowicy. Żeby je wyjąć, stosuje się kombinację temperatury i nacisku: głowicę ogrzewa się w piecu, a prowadnice wybija specjalnym trzpieniem. Nowe, lekko schłodzone, wchodzą na wcisk i po wyrównaniu wystającej części obrabia się ich czoło do właściwej wysokości.
Ważne, aby:
użyć prowadnic o właściwym materiale – przy LPG zwykle stosuje się twardsze wersje, lepiej znoszące temperaturę,
po wprasowaniu rozwiercić lub przeluzować otwór do dokładnego wymiaru, bo sama operacja wciskania potrafi lekko zdeformować średnicę,
na końcu sprawdzić współosiowość prowadnicy i gniazda zaworowego – tu przydaje się dobra maszyna i doświadczony operator.
Przy niektórych regeneracjach stosuje się prowadnice w wersji nadwymiarowej, gdy otwór w głowicy jest już lekko wyrobiony. To normalna praktyka, pod warunkiem zachowania technologii i późniejszego dopasowania zaworu.
Uszczelniacze zaworowe – mały element, duże znaczenie
Uszczelniacze zaworowe w FSO często są traktowane jako drobiazg – „przy okazji się wymieni”. W rzeczywistości to one w dużej mierze decydują o tym, czy silnik będzie pił olej, czy nie.
Nowe uszczelniacze powinny być dobrane pod konkretną średnicę trzonka i z uwzględnieniem temperatury pracy (inne mieszanki gumy lepiej znoszą LPG). Montuje się je na już obrobionych prowadnicach, z użyciem odpowiednich nasadek lub tulejek, żeby nie podwinąć wargi ani nie przeciąć jej na rowkach trzonka.
Przy okazji warto przyjrzeć się odpowietrzeniu skrzyni korbowej. Nawet najlepsze uszczelniacze przegrywają z nadmiernym ciśnieniem gazów w skrzyni – wtedy olej jest dosłownie „wtłaczany” górą do kanałów dolotowych i przez prowadnice.
Źródło: Pexels | Autor: Auto Tech
Zawory, gniazda i nastawy – kompletowanie i obróbka
Dobór zaworów do FSO – stal, wymiary i LPG
W silnikach FSO zawory dolotowe i wydechowe różnią się materiałem i wytrzymałością. Szczególnie te drugie, pracujące w bardzo wysokiej temperaturze, muszą być odporne na erozję spalin i ewentualne kaprysy instalacji gazowej.
Przy poważniejszej regeneracji nie ma wielkiego sensu montować „no name’owych” zaworów z najtańszych zestawów. Lepiej sięgnąć po producentów, którzy oferują wersje wzmocnione pod LPG lub o podwyższonej odporności termicznej. Różnica w cenie nie jest dramatyczna, a w trwałości – bywa ogromna.
Kryteria przy doborze zaworu są proste:
średnica trzonka i grzybka zgodna ze specyfikacją głowicy,
długość zaworu pasująca do fabrycznych nastaw luzów,
właściwy kształt stożka (kąt przylgni – typowo 45°) dopasowany do planowanego szlifowania gniazd.
Regeneracja czy wymiana gniazd zaworowych
Gniazda zaworowe w FSO są zwykle wprasowanymi pierścieniami o odpowiedniej twardości. Jeżeli ich zużycie polega tylko na zabrudzeniu i lekkim „przydymieniu”, wystarcza delikatny szlif. Problem zaczyna się, gdy widać:
wżery, ubytki materiału i wypalenia na krawędzi przylgni,
charakterystyczne „siodełka” – zawór wybił rowek, co zmienia wysokość osadzenia,
pęknięcia między gniazdem a świecą lub sąsiednim gniazdem.
Wtedy zakład obróbki musi zadecydować, czy wystarczy pogłębiony szlif i korekta wysokości zaworów, czy konieczna jest wymiana gniazd na nowe, twardsze (często „gazowe”). Wymiana polega na rozwierceniu starego gniazda, wprasowaniu nowego wkładu i przeszlifowaniu przylgni do współpracy z konkretnym zaworem.
Przy LPG zazwyczaj stosuje się twardsze gniazda wydechowe, które lepiej znoszą brak ochronnej warstwy z dodatków benzynowych. W Polonezach, które długie lata jeździły wyłącznie na gazie, to niemal obowiązkowy punkt programu.
Szlifowanie zaworów i gniazd – uzyskanie szczelności
Po dobraniu zaworów i zdecydowaniu o losie gniazd przychodzi czas na ich obróbkę. Klasyczna operacja to szlifowanie przylgni zaworów i gniazd na odpowiedni kąt (zwykle 45°) oraz ewentualnie dodatkowe odciążające kąty (np. 30° i 60°), które poprawiają przepływ mieszanki.
Przylgnię nie dociera się „na pastę” tak jak kiedyś robiło się to w garażu przy młodych maluchach. Profesjonalne maszyny zapewniają równomierny, idealnie kołowy ślad styku, czego nie da się osiągnąć wyłącznie ręcznie. Pasta może być użyta jedynie do kontroli, ale nadmierne docieranie ściera twardą warstwę i skraca żywotność elementów.
Po szlifowaniu każdy zawór jest próbnie osadzany w gnieździe. Sprawdza się szerokość przylgni (nie może być zbyt szeroka, bo zawór traci zdolność do samooczyszczania) i jej położenie na grzybku. Jeśli ślad jest za blisko krawędzi lub za nisko, koryguje się szlifem odpowiedniego kąta na gnieździe.
Kontrola szczelności zaworów po obróbce
Po obróbce zaworów i gniazd przychodzi moment prawdy: test szczelności. Można go zrobić na kilka sposobów.
W prostszej wersji głowicę ustawia się tak, aby zawory danego cylindra były zamknięte, a następnie:
do kanału dolotowego lub wydechowego wlewa się benzynę lub naftę i obserwuje, czy ciecz nie przecieka do komory spalania,
ewentualnie wtłacza się sprężone powietrze z kanału i słucha syczenia w komorze i sąsiednich kanałach.
Zakłady z lepszym wyposażeniem korzystają z urządzeń podciśnieniowych, które dokładniej pokazują, czy zawór „trzyma”. Przy dobrze wykonanej regeneracji, nawet stary FSO potrafi mieć szczelność zaworów na poziomie nowego fabrycznie silnika.
Nastawy zaworów i wysokość osadzenia po regeneracji
Każda ingerencja w gniazda i przylgnie zmienia wysokość osadzenia zaworu w głowicy. W silniku OHV FSO ma to znaczenie nie tylko dla luzów zaworowych, ale też dla geometrii całego napędu rozrządu – długości popychaczy, położenia dźwigienek i śrub regulacyjnych.
Jeśli gniazdo zostało mocno sfrezowane lub wymienione, zawór może „wejść” głębiej w głowicę. Skutkiem bywa minimalnie mniejsza objętość komory spalania (czyli wyższy stopień sprężania) oraz inne położenie końcówki trzonka względem dźwigienki. Za duże „zatopienie” zaworów potrafi w skrajnych przypadkach ograniczyć zakres regulacji luzów – śruby regulacyjne dochodzą do końca gwintu.
Dobór popychaczy, dźwigienek i sprężyn po obróbce głowicy
Gdy zawory i gniazda są już ogarnięte, wypada przyjrzeć się całej reszcie napędu zaworów. W silnikach FSO, zwłaszcza tych, które przez lata jeździły „na byle jakim” oleju, popychacze i dźwigienki bywają tak wytarte, że niszczą świeżo zregenerowaną głowicę szybciej niż kierowca zdąży docenić różnicę.
Popychacze powinny mieć gładkie, równomiernie wypolerowane czoła, bez wżerów i „schodków”. Dźwigienki natomiast często wycierają się na styku z trzonkiem zaworu – powstaje mały dołek. Regulacja luzu wtedy niby się da, ale faktyczny luz jest inny niż ten mierzony szczelinomierzem. Przy LPG, gdzie zawór wydechowy ma ciężkie życie, takie niedokładności potrafią przyspieszyć wypalanie gniazd.
Sprężyny zaworowe też nie są wieczne. Wypada skontrolować ich:
wysokość w stanie swobodnym – porównując z danymi katalogowymi,
siłę przy zadanym ściśnięciu – najlepiej na prasie z podziałką,
ewentualne skrzywienia i pęknięcia końcówek.
Zbyt słabe sprężyny przy dużych obrotach mogą dopuścić do „pływania” zaworów, czyli ich niedomykania. Efekt? Utrata mocy, szarpanie i przyśpieszone wypalanie krawędzi zaworów. W praktyce przy grubszej regeneracji głowicy FSO opłaca się założyć komplet nowych sprężyn, zwłaszcza gdy planowany jest gaz lub częstsza jazda z wyższymi obrotami.
Ustawienie geometrii rozrządu po regeneracji
Każda zmiana wysokości gniazd, planowanie głowicy czy wymiana zaworów wpływa na geometrię układu rozrządu. W silnikach OHV FSO, gdzie mamy wałek w bloku, popychacze, drążki i dźwigienki, zgrywa się to wszystko trochę jak klocki – jeśli jeden kształt zmienimy, inne muszą się dopasować.
Przy składaniu warto zwrócić uwagę na:
położenie śrub regulacyjnych w dźwigienkach – jeśli większość jest wykręcona niemal do końca, zawory mogą być zbyt głęboko osadzone lub planowanie głowicy było przesadzone,
kąt pracy dźwigienki na trzonku zaworu – w środkowej fazie otwarcia dźwigienka powinna naciskać możliwie „prosto”, nie „z krawędzi”,
długość popychaczy – przy skrajnych przeróbkach (tuning, duże planowanie) czasem stosuje się inne długości, by przywrócić właściwą geometrię.
Jeśli głowica poszła mocno do planowania, a zawory są już „zatopione” po kilku regeneracjach, można dojść do sytuacji, w której regulacja jest na skraju możliwości. Wtedy ratunkiem bywa wymiana gniazd z ustawieniem zaworów wyżej lub szukanie mniej zbiedzonej głowicy na dawcy.
Planowanie głowicy FSO – kiedy, jak i ile
Przyczyny nierówności powierzchni głowicy
Planowanie głowicy w FSO nie jest fanaberią, tylko reakcją na konkretne problemy. Aluminiowa głowica lubi się przegrzać, a przy nieudolnie złożonej instalacji chłodzenia lub długiej jeździe „na gotującym” płynie szybko łapie odkształcenia.
Typowe przyczyny, które prowadzą do konieczności planowania:
przegrzanie silnika – wskazówka temperatury pod czerwonym polem, ubytek płynu, jazda „bo jeszcze do domu dojadę”,
wielokrotne montowanie tej samej uszczelki (a bywało i tak) lub stosowanie kiepskiej jakości zamienników,
korozja między kanałami wodnymi a cylindrem – typowa dla aut, które lata jeździły na samej kranówce zamiast płynu.
W efekcie powierzchnia głowicy nie jest już idealnie płaska. Uszczelka nie dociska równomiernie, między punktami o mniejszym nacisku zaczynają się przecieki spalin lub płynu chłodniczego, a po jakimś czasie pojawia się klasyczny obrazek „dmuchniętej” uszczelki.
Jak sprawdza się płaskość głowicy FSO
Zanim ktokolwiek zdejmie choć dziesiątą milimetra materiału, trzeba ocenić stan wyjściowy. Używa się do tego zwykle precyzyjnej liniałki i szczelinomierza. Linijkę przykłada się w kilku kierunkach – wzdłuż, w poprzek i po przekątnych – a następnie sprawdza, jaką szczelinę da się wsunąć między liniał a powierzchnię głowicy.
Producent przewiduje maksymalne odchyłki, ale praktyka w starych FSO jest dość brutalna: jeśli głowica była raz mocno przegrzana, odkształcenia bywają takie, że bez planowania ani rusz. Widać to czasem gołym okiem – powierzchnia „falowana”, przebarwienia od spalin między cylindrami, ślady przedmuchów przy kanałach wodnych.
Doświadczone zakłady robią też tzw. próbę ciśnieniową głowicy przed planowaniem. Głowica jest zaślepiana, w jej kanały wodne wtłacza się sprężone powietrze pod wodą i obserwuje, czy gdzieś nie pojawiają się bąbelki. Jeśli są pęknięcia (np. między zaworami a kanałem wodnym), samo planowanie nie rozwiąże problemu.
Technologia planowania – od wiórów do „lustra”
Samo planowanie polega na równomiernym zdjęciu bardzo cienkiej warstwy materiału z powierzchni przylegającej do bloku. Robi się to na specjalnej frezarce lub szlifierce do głowic. Ideą nie jest „zrobienie na błysk”, tylko uzyskanie równej, płaskiej i o odpowiedniej chropowatości powierzchni.
Zbyt gładka powierzchnia nie jest dobra – nowoczesne uszczelki metalowe potrzebują minimalnej chropowatości, żeby ich warstwy mogły „wgryźć się” w aluminium. Z kolei przesadne „rysy” od zużytego narzędzia to proszenie się o mikroucieczki gazów. Dobry zakład wie, jak dobrać posuw i narzędzie pod typ uszczelki, którą klient planuje założyć.
Ile materiału się zdejmuje? W klasycznych głowicach FSO zwykle mówimy o setnych częściach milimetra przy lekkim wyrównaniu, czasem o dziesiątych, jeśli wcześniej było już planowane lub doszło do większego wygięcia. W każdym przypadku trzeba pilnować minimalnej dopuszczalnej wysokości głowicy – zbyt duże „ścięcie” może podnieść stopień sprężania ponad rozsądną granicę lub spowodować kolizję zaworów z tłokami przy innym wałku rozrządu.
Wpływ planowania na stopień sprężania i pracę na LPG
Planowanie głowicy nie kończy się na ładnej powierzchni. Zmienia się geometria komory spalania, a więc i stopień sprężania. W FSO, gdzie baza była dość „bezpieczna”, lekkie podniesienie sprężania może wręcz poprawić elastyczność silnika. Problem zaczyna się, gdy głowica była już kilka razy planowana i dodatkowo „zatopiono” zawory podczas regeneracji gniazd.
Przy LPG nieco wyższy stopień sprężania może być korzystny – gaz lubi wyższe ciśnienia. Trzeba jednak zachować umiar, bo wciąż silnik musi prawidłowo pracować na benzynie, a stary układ zapłonowy FSO ma swoje ograniczenia. Objaw zbyt wysokiego sprężania to np. stukanie spalania przy obciążeniu na benzynie, konieczność cofania zapłonu i utrata części mocy.
Jeśli istnieją wątpliwości, nie zaszkodzi policzyć przybliżonego stopnia sprężania po regeneracji. Da się to zrobić, znając objętość komory spalania (pomiar strzykawką i olejem przez otwór świecy), występ tłoka i wymiar po planowaniu. Mechanik, który regenerował kilkanaście głowic FSO, zwykle ma już „w ręku” bezpieczne wartości zdjęcia materiału.
Dobór uszczelki pod planowaną głowicę
Uszczelka pod głowicą to nie tylko kawałek blachy z dziurami. W FSO spotkamy zarówno grubsze uszczelki kompozytowe, jak i cieńsze metalowe laminowane (MLS) w nowszych zestawach. Grubość uszczelki potrafi skorygować efekty planowania – minimalnie obniżyć lub podnieść stopień sprężania.
Jeżeli głowica była już kiedyś planowana, zakłady często sugerują pozostanie przy standardowej, „fabrycznej” grubości uszczelki, żeby nie robić kolejnego skoku sprężania. Czasem przy lekkim wyrównaniu powierzchni i zdrowym bloku można śmiało założyć uszczelkę standardową, bo i tak większość starych FSO jeździła fabrycznie z dość niskim sprężaniem.
Przy doborze uszczelki trzeba zwrócić uwagę na:
średnicę otworów cylindrów – nie mogą być wyraźnie mniejsze niż tuleje,
wykonanie krawędzi przy cylindrach – w lepszych uszczelkach są wzmocnione metalowymi pierścieniami,
rozmieszczenie kanałów wodnych i olejowych – tanie zamienniki potrafią mieć przesunięcia, co kończy się lokalnym przegrzewaniem.
Niekiedy spotyka się „patent” z grubszą uszczelką, by obniżyć sprężanie w mocno planowanej głowicy. Technicznie działa, ale mieści się to już na granicy sztuki i improwizacji. Jeśli trzeba ratować tak silnik, lepiej krytycznie spojrzeć na całą jednostkę – być może bardziej opłaca się poszukać mniej zniszczonej bazy.
Czyszczenie i przygotowanie powierzchni przed montażem uszczelki
Najdroższa uszczelka i idealnie splanowana głowica nic nie dadzą, jeśli powierzchnie będą zabrudzone. Stary silikon, resztki poprzednich uszczelek, ślady korozji – wszystko to tworzy mikroszczeliny, którymi później ucieka płyn lub spaliny.
Blok i głowicę czyści się mechanicznie – skrobakiem, plastikowymi lub mosiężnymi szczotkami – tak, aby nie porysować powierzchni. Stosowanie szlifierek z tarczą listkową w rękach niedoświadczonego majstra kończy się falowaniem powierzchni i zniszczeniem roboty z planowania. Na koniec przeciera się wszystko rozpuszczalnikiem, usuwa pył i opiłki, a kanały gwintowane w bloku przedmuchuje sprężonym powietrzem.
Tu pojawia się często pytanie: smarować uszczelkę czy montować na sucho? Nowoczesne uszczelki metalowe zwykle idą „na sucho”, bo producent przewidział już warstwy uszczelniające. Uszczelki kompozytowe czasem lubią cienką warstwę specjalnego preparatu, ale nie wolno zalewać ich silikonem. Silikon w kanałach wodnych czy olejowych potrafi później wędrować i zapchać cienkie przewężenia, np. przy chłodnicy oleju.
Dokręcanie głowicy – kolejność, momenty i ponowne sprawdzanie
Po przygotowaniu powierzchni i położeniu uszczelki przychodzi moment, w którym wiele FSO „ginęło” w domowych garażach – dokręcanie głowicy. Klucz dynamometryczny nie jest tu luksusem, tylko podstawą. Dokręcanie „na czuja” kończy się albo zbyt słabym dociskiem, albo wyciągniętymi gwintami w bloku.
Śruby dokręca się w kilku etapach, od środka na zewnątrz, zgodnie z kolejnością podaną w instrukcji serwisowej. Każdy etap ma swój moment, a w przypadku śrub „ciągnionych” dodatkowo kąt dokręcenia. Jeśli stosuje się nowe śruby, wypada je lekko naoliwić w części gwintowanej i pod główką (o ile producent nie mówi inaczej), by moment obrotowy przekładał się na faktyczny naciąg, a nie na tarcie.
W starszych silnikach FSO często praktykowano ponowne dociągnięcie głowicy po pierwszych kilkuset kilometrach, gdy uszczelka „siadała”. Przy nowoczesnych uszczelkach metalowych i śrubach rozciąganych zwykle tego się nie robi. Dlatego tak ważne jest, by pierwsze dokręcenie było zrobione bez pośpiechu i w odpowiedniej temperaturze – na zimnym silniku, przed pierwszym odpaleniem.
Typowe błędy przy planowaniu i montażu głowicy FSO
Z perspektywy warsztatu, który widział już wiele „poprawianych” FSO, można wymienić kilka grzechów głównych:
planowanie bez wcześniejszej próby ciśnieniowej – splanowana, ale pęknięta głowica i tak wróci na stół,
zbyt agresywne zdjęcie materiału bez kontroli minimalnej wysokości – auto potem wymaga paliwa 98 i delikatnej nogi,
czyszczenie powierzchni twardą tarczą szlifierską w ręcznej szlifierce – powierzchnia „zafalowana”, uszczelka nie ma szans dobrze uszczelnić,
mieszanie śrub stare–nowe bez kontroli długości – część śrub rozciągnięta, część nie, docisk nierównomierny,
brak kontroli płaskości bloku – splanowana głowica na krzywym bloku to problem tylko odroczony w czasie.
Czasem trafia się Polonez po „regeneracji głowicy”, który po kilku tygodniach znowu wyrzuca płyn. Po zdjęciu głowicy okazuje się, że faktycznie była splanowana, ale założono starą, miejscami nadpaloną uszczelkę „bo jeszcze wyglądała dobrze”. Taki „oszczędny” zabieg szybko podwaja koszty, bo pracę trzeba wykonywać od nowa.
Najczęściej zadawane pytania (FAQ)
Jakie są typowe objawy zużytej lub uszkodzonej głowicy w silniku FSO 1.5/1.6?
Najczęściej kierowca zauważa spadek mocy, gorsze „ciągnięcie” pod górę, nierówną pracę na biegu jałowym i trudniejsze odpalanie – zwłaszcza na ciepło. Auto niby jedzie, ale wymaga wyższych obrotów i częściej trzeba redukować biegi.
Drugą grupą objawów są problemy z chłodzeniem: ciągłe ubywanie płynu bez widocznych wycieków, biały dym z wydechu, „majonez” pod korkiem oleju i pęcherzyki w zbiorniczku wyrównawczym. Do tego dochodzi nadmierne zużycie oleju i niebieski dym – szczególnie przy odpuszczaniu gazu, gdy olej ciągnie po prowadnicach i uszczelniaczach zaworowych.
Kiedy remont głowicy w Polonezie (FSO) jest już konieczny, a nie tylko „na przyszłość”?
Granica zaczyna się tam, gdzie kończą się półśrodki. Jeśli pomimo sprawnego zapłonu i zasilania silnik ma wyraźnie niską i nierówną kompresję między cylindrami, bierze olej, traci płyn chłodniczy do komory spalania lub ma objawy przedmuchu uszczelki pod głowicą – to sygnał na konkretny remont.
W praktyce przy przebiegach rzędu 200–250 tys. km na samej benzynie głowica zwykle ma już za sobą swoją „młodość”. Przy intensywnej jeździe na LPG remont często przyspiesza do około 120–160 tys. km. Jeśli silnik zaczyna łączyć kilka objawów naraz (moc, odpalanie, dymienie, płyn), dalsza jazda to już tylko odkładanie wydatku w czasie.
Jak LPG wpływa na głowicę FSO – czy gaz naprawdę „wypala” zawory?
Same zawory nie palą się od gazu jak od palnika, ale LPG pracuje w wyższej temperaturze niż benzyna. Przy źle ustawionej instalacji, zbyt ubogiej mieszance i mocnym katowaniu silnika cierpią przede wszystkim gniazda i zawory wydechowe. Ich krawędzie zaczynają się kruszyć, traci się szczelność i kompresję, a silnik „nie ma czym oddychać”.
Do tego dochodzi obciążenie prowadnic zaworowych – wysokie temperatury i często przeciągnięte interwały wymiany oleju powodują szybsze wybicie luzów. Dlatego w autach długo jeżdżących na gazie remont głowicy (gniazda, prowadnice, uszczelniacze) bywa konieczny dużo wcześniej niż w egzemplarzu zasilanym tylko benzyną.
Na czym polega regeneracja głowicy FSO – co zwykle się robi przy takim remoncie?

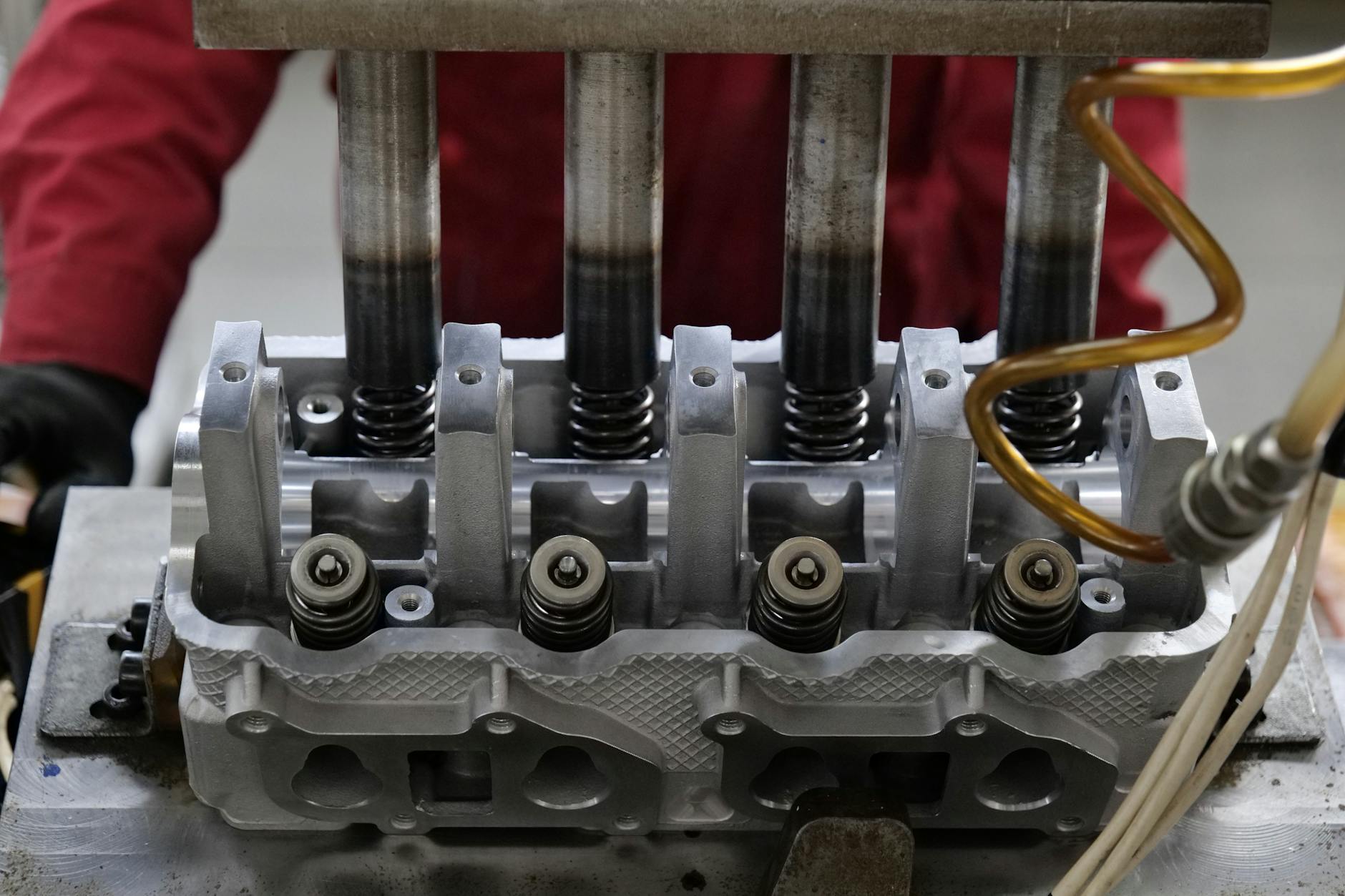

Przy solidnej regeneracji głowicę najpierw się rozbiera, czyści i sprawdza – często także ciśnieniowo pod kątem mikropęknięć między gniazdami i przy kanałach wodnych. Potem w grę wchodzi planowanie (wyrównanie powierzchni przylegania do bloku), tak żeby nowa uszczelka miała idealne warunki do pracy.

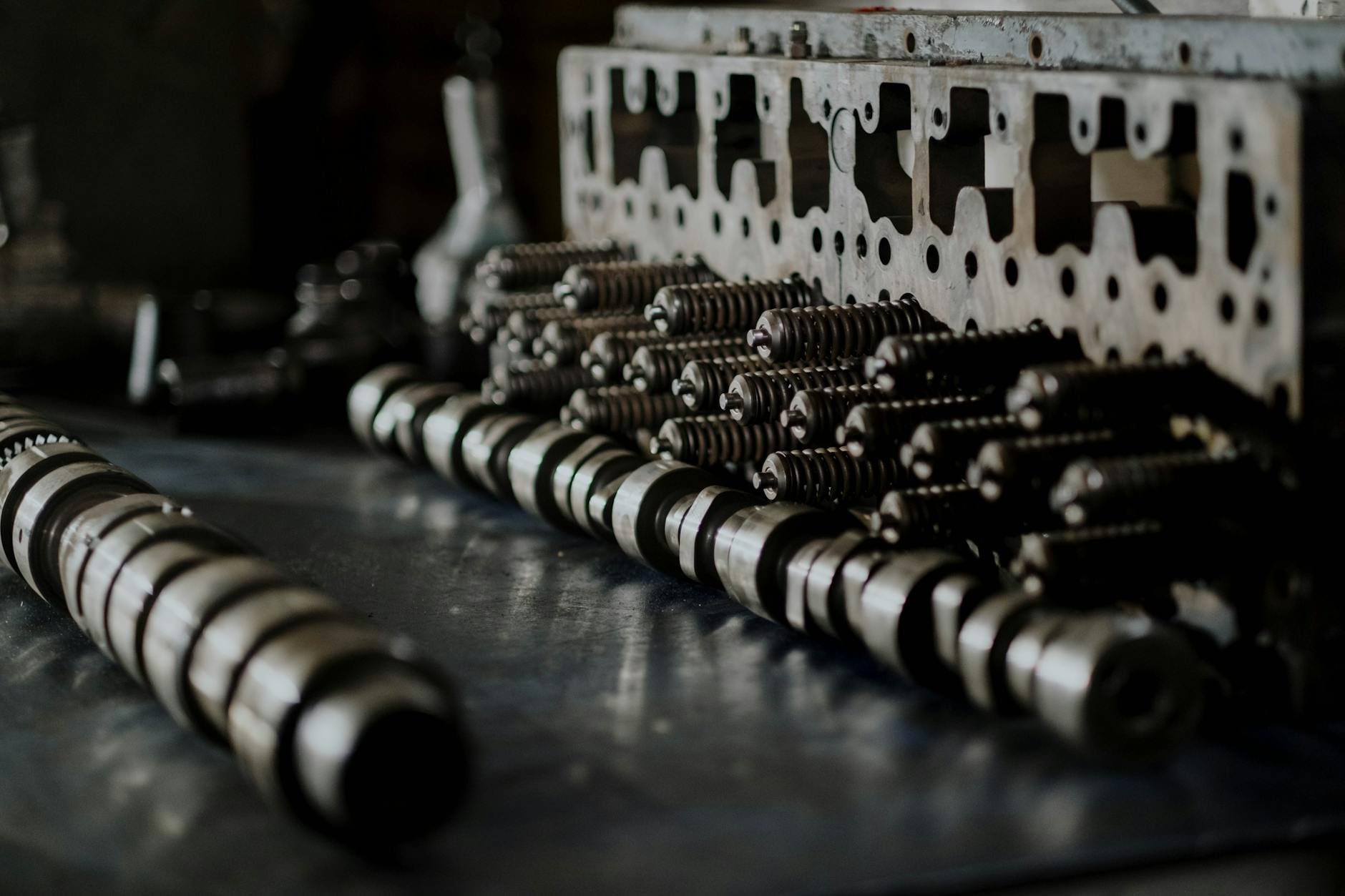

Najczęściej wymienia się lub tulejuje prowadnice zaworów, regeneruje lub wymienia gniazda zaworowe, szlifuje zawory lub zakłada nowe oraz montuje nowe uszczelniacze. Na koniec głowica jest składana, docierana i przygotowana do montażu z odpowiednim momentem dokręcenia śrub. W dobrze zrobionej głowicy nie ma miejsca na „będzie pan zadowolony” po jednym przejechaniu frezem.
Ile kosztuje regeneracja głowicy w FSO w porównaniu z wymianą całego silnika?
Widełki cen są spore i zależą od regionu, ale zazwyczaj pełna regeneracja głowicy z planowaniem, prowadnicami, gniazdami, zaworami i robocizną wychodzi taniej lub porównywalnie do zakupu używanego „kompletu” w nieznanym stanie. Płaci się raz, ale wiadomo za co – po odbiorze głowicy masz praktycznie nowy „górny” silnik.
Używany silnik FSO często kusi ceną, ale najczęściej ma za sobą podobne przygody: LPG, przegrzania, jazdę „na oleju z promocji”. Może się skończyć tak, że po wymianie jednostki i tak w krótkim czasie trzeba będzie robić głowicę, tylko już dwa razy płacąc za wyjęcie i włożenie silnika.
Czy każdą głowicę FSO da się uratować, czy czasem lepiej szukać innej?
Nie każda głowica zasługuje na drugie życie. Jeśli jest mocno popękana między gniazdami, ma duże ubytki przy kanałach wodnych, jest skorodowana od środka lub wielokrotnie planowana (zostało mało „mięsa”), kolejna regeneracja bywa tylko sztuką dla sztuki. Wtedy rozsądniej jest poszukać lepszego „dawcy” i dopiero taką głowicę oddać do zakładu.
Dobry zakład obróbki nie będzie miał problemu, żeby po wstępnych pomiarach powiedzieć wprost: „robimy” albo „szkoda pieniędzy”. To oszczędza i nerwy, i budżet, bo zamiast pompowania pieniędzy w złom od razu szuka się zdrowej podstawy do prac.
Czy można samemu zregenerować głowicę FSO w garażu, czy lepiej oddać ją do zakładu?
Samodzielny demontaż i montaż głowicy w FSO jest jak najbardziej realny – konstrukcja jest prosta, a dostęp do śrub i osprzętu przyzwoity. W garażu da się też posprzątać, sprawdzić płaskość na oko i wymienić uszczelkę. To dobre rozwiązanie dla kogoś, kto lubi się pobrudzić i ma podstawowe narzędzia.
Natomiast prace typowo warsztatowe, jak planowanie, wymiana i honowanie prowadnic, wstawianie gniazd czy dokładne szlifowanie zaworów, wymagają już specjalistycznych maszyn i doświadczenia. Tu ekonomiczniej i bezpieczniej wychodzi oddanie samej gołej głowicy do zakładu, a „garażowo” zrobić to, co wokół – ustawienie rozrządu, momenty dokręcania, regulację luzów zaworowych.
